Les boîtes de jonction & “Twist” 32™ & 64™

Nouveau Bulletin de produit – Les boîtes de jonction & « Twist » 32™ & 64™*

Nous sommes heureux de vous présenter deux nouvelles et plus grandes boîtes de jonction :

  • La série #1532 – 7-7/8 po de long x 2-3/8 po de haut x 1-5/8 po de profondeur, offrant un volume intérieur d’environ 32 pouces cube.
  • La série #1432 – 7-7/8 po de long x 4 po de hauteur x 2 po de profondeur, offrant un volume intérieur d’environ 64 pouces cube.

Par comparaison, le volume de notre boîte de jonction de la série 1232, mesurant 4-3/4 po de long x 3 po de haut x 1-3/4 deep, po de profondeur est environ de 25 pouces cube.

Boîtes de jonction – 32 pouces cube  (G: 1532-10 et composants, D: 1532T)
Boîtes de jonction – 64 pouces cube  (G: 1432-10 et composants, D: 1432T)

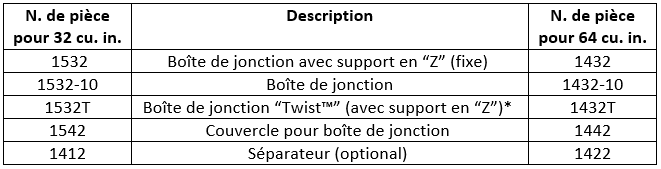

Les deux séries sont disponibles en trois configurations:

  • Support en “Z”: Contenant notre Support en “Z”, qui a fait ces preuves, pour décaler la boîte de jonction et l’élever de 1 po, également prête à être rivetée directement sur la plupart de nos cadres de montage – N° de pièces 1532 & 1432
  • À Plat: Prête à être rivetée directement sur la face supérieure de la plupart de nos cadres de montage,  pour obtenir une hauteur réduite N° de pièces 1432-10 & 1532-10
  • TWIST™: Vient avec notre support en “Z” éprouvé,  riveté à une extrémité et un moyen d’arrêt à l’autre, permettant à la boîte d’être tournée dans les deux directions! – N° de pièces 1432T & 1532T.
    Facilitant :
    l’installation de la tension d’alimentation par l’électricien
    – un meilleur accès pour l’entretien en le tournant vers l’ouverture du plafond
    l’entretien dans de très petites ouvertures de plafond (2-3/4 po ou 70mm), où une main ne peut pas entrer. Utilisez le 1532T Twist 32 avec son couvercle de 2-1/2 po de large; tirez le luminaire ou accrochez simplement un fil de cintre plié sur le “T-wing” et tirez pour faire tourner le Twist jusqu’à ce que l’extrémité libre soit au-dessus du trou, où le couvercle peut être déverrouillé et abaissé; voir la vidéo ci-dessous. C’est mieux que de faire sauter le plafond pour l’entretien!

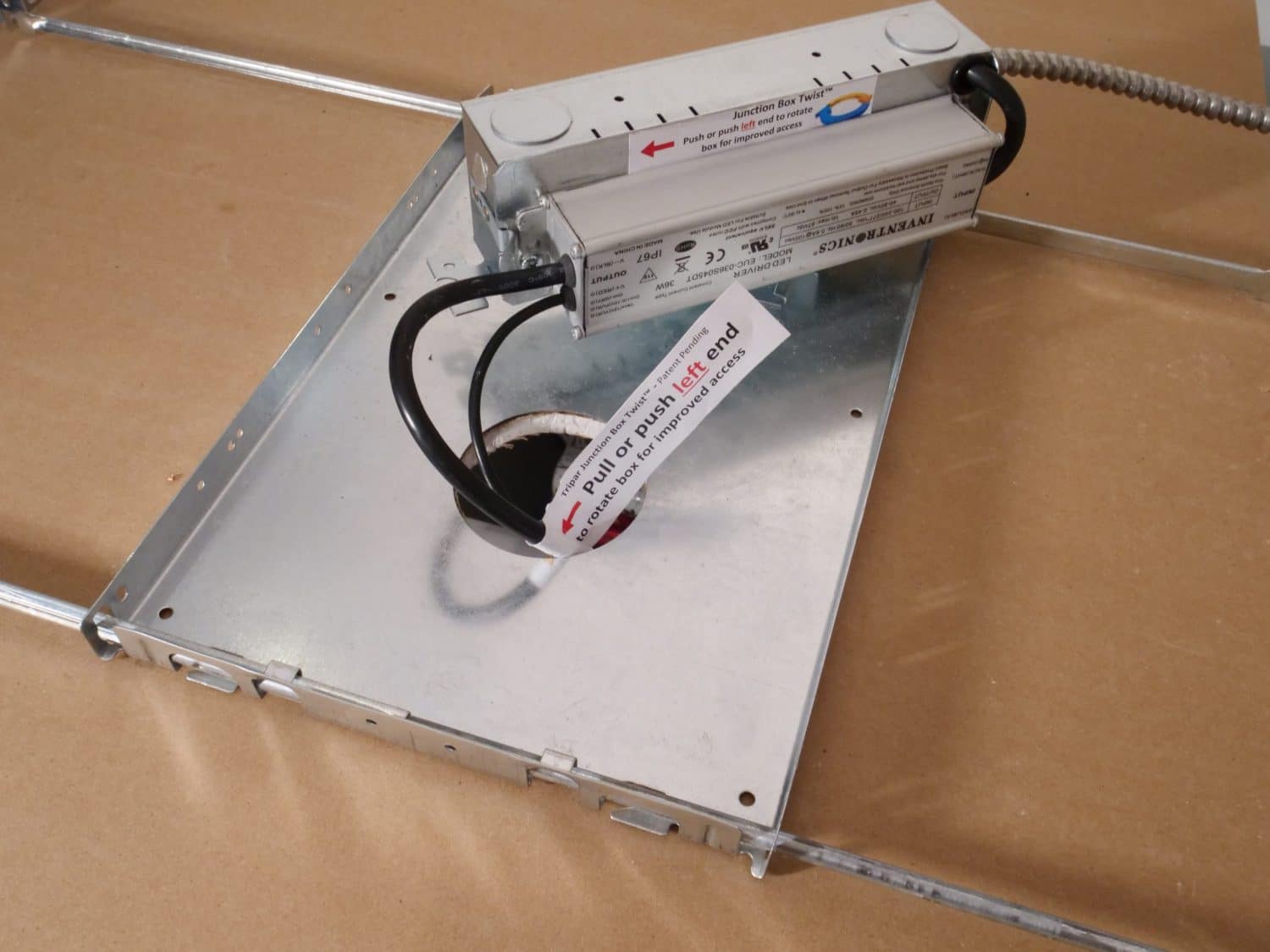

La boîte de jonction "Twist" 32

Les longs couvercles de boîte de jonction correspondantes, le 1542 et 1442 mesurant 8 po, peuvent également accueillir des conducteurs plus longs, et sont disponibles avec n’importe quelle configuration de montage de conducteur et de trou de passage de fil requise. Les deux boîtes de jonction contiennent plusieurs entrées défonçables (“knockouts”); 9/16 po, 7/8 po & 1-1/8 po. Fabriqué en acier galvanisé, épaisseur minimale de 0,05 po pour se conformer à l’UL1598.

Des diviseurs coulissants en option (avec fente serre-câbel intégrée pour permettre le passage du fil) sont disponibles pour la séparation de tension de ligne et de basse tension et peuvent être placés dans quatre positions; 1-1/2 po, 2 po, 2-1/2 po et 3 po à partir de chaque extrémité. Comment décider ce qui correspond le mieux à vos besoins? Cliquez ici pour voir le résumé et la comparaison des caractéristiques.

Veuillez cliquer ici pour télécharger les instructions d’application.

*Brevet en instance.

Pour plus d’informations, veuillez communiquer avec notre équipe de ventes à Sales@TriparInc.com.
