Boîte de junction/conducteur universel

Boîte de junction/conducteur universel

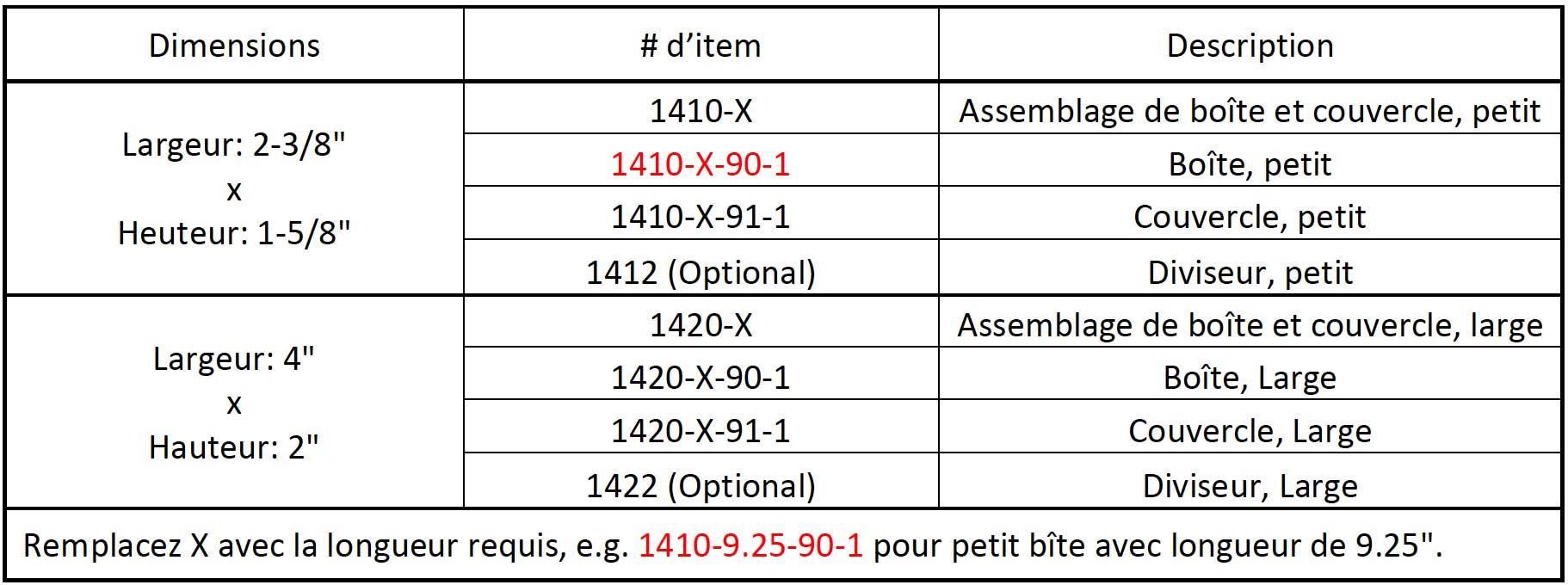

Nous avons le plaisir de vous offrir une nouvelle gamme de boîtes de jonction/conducteurs, disponible dans deux grandeurs :

  • Petite: largeur: 2-3/8”, hauteur: 1-5/8”
  • Large: largeur 4”, hauteur: 2”.
  • Longueur: choisissez votre grandeur entre 8” et 120″ !

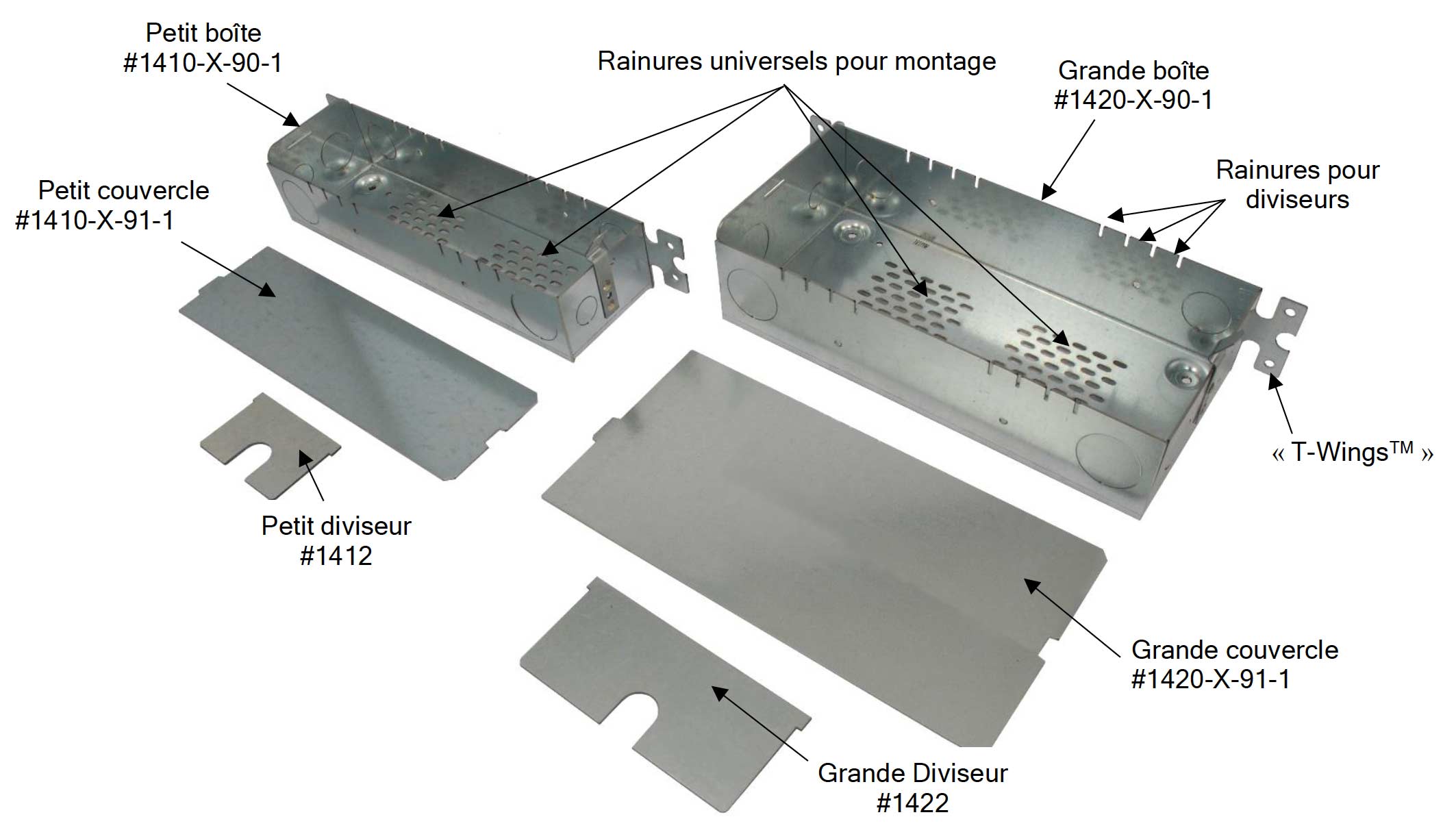

Les deux versions ont les fonctionnalités suivantes et encore plus:

  1. Montage de conducteur universel – un arrangement de rainures, taillés pour accepter de vis auto taraudeuses #8-32 de longueur ¼” (pieds projetant en-dessous cachent les vis de montage).
  2. Conducteurs montent en plein contact avec la base de la boîte pour dissipation optimale de chaleur.
  3. Plusieurs grandeurs d’ouvertures défonçables à chaque bout: 9/16”, 7/8” et 1-1/8”.
  4. Plusieurs options de montage:
    –   Trous de vis sur le dessous et les côtés pour montage de structures.
    –  Attachez une variété de supports d’encadrements pour utilisation comme boîte de jonction, utilisant les                          rivets sur le côté, directement ou en utilisant le support Z de Tripar.
    – « T-Bar », utilisant les « T-wings » de Tripar.
  5. Trou pour fil de terre à chaque bout, taillé pour accepter un rivet de 1/8’’ ou vis auto taraudeuse de 8-32’’.
  6. Couvercle encliquetable de longueur correspondant, avec « Triparloc™ » (2).
  7. Couvercles encliquetables peuvent êtres taillés pour permettre le montage de
  8. Diviseurs coulissantes optionnels pour séparation de ligne et de basse tension peuvent être placés en quatre positions : 1-1/2”, 2”, 2-1/2” et 3” de chaque bout.
  9. Diviseurs coulissants contiennent une rainure pour passage de fils (3).
  10. Toutes composantes faites d’acier galvanisé de 0.05’’ d’épaisseur pour conformer avec UL1598.

1 – 7 à 9 rangées de rainures sur une largeur de 2’’ à chaque bout pour accommoder une variation de longueur de conducteur jusqu’à 4’’.
2 – Le couvercle est intentionnellement convexe de sorte qu’il s’aplatit à la boîte lors de l’assemblage, évitant ainsi tout espace. Installez une vis autotaraudeuse #8-32 dans le trou adjacent au bout libre du ressort pour assemblage anti-effection.
3 – Le métal de la rainure est enroulé pour donner un soulagement de tension intégrale. Les séparateurs ont également une légère interférence avec la boîte pour éviter toute perte accidentelle et tout bruit de vibration.

Monté sur un cadre de montage avec pilotes universel installés sur le couvercle

Monté sur le « T-Bar » à l’aide de « T-Wings » incorporés



Pour obtenir plus d’informations sur ce service, contactez notre équipe commerciale Sales@TriparInc.com
