Économisez plus de 50% sur les coûts de transport avec ces nouvelles boîtes hermétiques
Continue readingMini boîtes pour plafond isolé, (2-1/4″ de haut) #1775-11(AT)
Boîte de jonction mince hermétique (2-1/8 po. de haut) n° 1781-92-1
Les boîtes de jonction & « Twist » 32™* & 64™*
Nouveau Bulletin de produit – Les boîtes de jonction & « Twist » 32™ & 64™*
Nous sommes heureux de vous présenter deux nouvelles et plus grandes boîtes de jonction :
- La série #1532 – 7-7/8 po de long x 2-3/8 po de haut x 1-5/8 po de profondeur, offrant un volume intérieur d’environ 32 pouces cube.
- La série #1432 – 7-7/8 po de long x 4 po de hauteur x 2 po de profondeur, offrant un volume intérieur d’environ 64 pouces cube.
Par comparaison, le volume de notre boîte de jonction de la série 1232, mesurant 4-3/4 po de long x 3 po de haut x 1-3/4 deep, po de profondeur est environ de 25 pouces cube.
Boîtes de jonction – 32 pouces cube (G: 1532-10 et composants, D: 1532T)
Boîtes de jonction – 64 pouces cube (G: 1432-10 et composants, D: 1432T)
Les deux séries sont disponibles en trois configurations:
- Support en “Z”: Contenant notre Support en “Z”, qui a fait ces preuves, pour décaler la boîte de jonction et l’élever de 1 po, également prête à être rivetée directement sur la plupart de nos cadres de montage – N° de pièces 1532 & 1432
- À Plat: Prête à être rivetée directement sur la face supérieure de la plupart de nos cadres de montage, pour obtenir une hauteur réduite – N° de pièces 1432-10 & 1532-10
- TWIST™: Vient avec notre support en “Z” éprouvé, riveté à une extrémité et un moyen d’arrêt à l’autre, permettant à la boîte d’être tournée dans les deux directions! – N° de pièces 1432T & 1532T.
Facilitant :
– l’installation de la tension d’alimentation par l’électricien
– un meilleur accès pour l’entretien en le tournant vers l’ouverture du plafond
– l’entretien dans de très petites ouvertures de plafond (2-3/4 po ou 70mm), où une main ne peut pas entrer. Utilisez le 1532T Twist 32 avec son couvercle de 2-1/2 po de large; tirez le luminaire ou accrochez simplement un fil de cintre plié sur le “T-wing” et tirez pour faire tourner le Twist jusqu’à ce que l’extrémité libre soit au-dessus du trou, où le couvercle peut être déverrouillé et abaissé; voir la vidéo ci-dessous. C’est mieux que de faire sauter le plafond pour l’entretien!
La boîte de jonction "Twist" 32
Les longs couvercles de boîte de jonction correspondantes, le 1542 et 1442 mesurant 8 po, peuvent également accueillir des conducteurs plus longs, et sont disponibles avec n’importe quelle configuration de montage de conducteur et de trou de passage de fil requise. Les deux boîtes de jonction contiennent plusieurs entrées défonçables (“knockouts”); 9/16 po, 7/8 po & 1-1/8 po. Fabriqué en acier galvanisé, épaisseur minimale de 0,05 po pour se conformer à l’UL1598.
Des diviseurs coulissants en option (avec fente serre-câbel intégrée pour permettre le passage du fil) sont disponibles pour la séparation de tension de ligne et de basse tension et peuvent être placés dans quatre positions; 1-1/2 po, 2 po, 2-1/2 po et 3 po à partir de chaque extrémité. Comment décider ce qui correspond le mieux à vos besoins? Cliquez ici pour voir le résumé et la comparaison des caractéristiques.
Veuillez cliquer ici pour télécharger les instructions d’application.
*Brevet en instance.
Pour plus d’informations, veuillez communiquer avec notre équipe de ventes à Sales@TriparInc.com.
Boîtes pour plafond isolé avec boîte de jonction 70
Nouveau bulletin de produit – Boîtes pour plafond isolé avec boîte de jonction 70
Nous sommes heureux de vous présenter une nouvelle gamme de boîtes pour plafond isolé, les mêmes que nos boîtes pour plafond isolé simple fond qui ont fait leurs preuves, mais contenant une boîte de jonction beaucoup plus grande (J-Box), mesurant 7-7/8 ”de longueur x 4-7/8” de hauteur x 1-7/8 ”de profondeur; environ 70 pouces cube d’où la référence à «70» dans la description; plus du double du volume de 27 pouces cube de la boîte de jonction utilisée sur nos boîtes pour plafond isolé d’origine simple fond (mesurant 4-7/8 ”” de longueur x 3-1/8 ”de hauteur x 1-7/8” de profondeur).
Le grand couvercle interne de la boîte de jonction correspondant (mesurant 8″ de long x 5-1/4″ de haut) peut également accueillir des conducteurs plus grands, et est disponible quel que soit la configuration de montage de conducteur et de trou de passage de fil requise. Disponible avec les boîtes de plafond isolé à flux d’air réduit ainsi que les ultras hermétiques, et fabriqués avec la même épaisseur minimale de 0,027po, pour se conformer à UL1598. Comme la boîte de jonction originale utilisée sur notre boîte de plafond isolé hermétique, la boîte de jonction 70 contient les mêmes caractéristiques permettant à une seconde d’être montée pour doubler le volume; pour voir l’extension pour boîte de jonction ultra hermétique cliquez ici, et commander l’item # 1481-92-1.
Les boîtes de jonction contiennent plusieurs trous à défoncer (« knockouts »); 9/16 « , 7/8 » et 1-1/8 « , et sont en acier galvanisé, épaisseur minimale de 0,05 » pour se conformer à UL1598.
1 La boîte pour plafond isolé simple fond originale, avec la boîte de jonction plus petite, cliquez ici pour lire le bulletin de produit associé. Nécessite un couvercle de boîte de jonction interne encliquetable 1242-31 et un couvercle de boîte de jonction externe à visser 1242-30.
2 Nécessite un couvercle de boîte de jonction interne encliquetable 1442-31 et un couvercle de boîte de jonction externe à visser 1442-30.
Aussi disponible en prépeint noir; veuillez cliquez ici pour lire le bulletin de produit associé. Ajouter “BL” après 148X, par exemple 1481BL-11.
Pour plus d’informations, veuillez communiquer avec notre équipe de ventes à Sales@TriparInc.com.
Plaque «T-Grid»
Nouveau bulletin de produit – Plaque «T-Grid»
Besoin d’ancrer un pilote, une batterie ou un autre appareil au-dessus d’un Plafond Suspendu? Utilisez notre Plaque pour Armature Métallique personnalisable avec une paire de Barre de Suspension!
Avec un peu plus de 12 ”de long*, et une largeur au choix, allant de 1-5/8” à 96 ” (oui, 96”)! Des trous de fixation de vis ou de rivet peuvent être ajoutés selon les besoins pour fixer l’appareil, ou bien, utiliser du ruban adhésif double face.
Des poches pour Barre de Suspension intégrée sur les côtés opposés pour recevoir nos Barre de Suspensions 1287 éprouvées (https://www.triparinc.com/catalog/bar-hanger-set-1287/), extensible de 14” à un peu plus de 24”, et offre une variété de caractéristiques de montage, y compris des encoches pour reposer sur les Rails en T. Les extrémités peuvent être maintenue à plat ou pliées à 90°. À plat, la plaque mesure 14” de long, ce qui permet à l’appareil de dépasser la plaque si nécessaire. Pliée, la plaque mesure 12” de long, créant un logement pour l’appareil, limitant ainsi sa longueur, mais ajoute toutefois, une option pour accroitre la rigidité lorsque la largeur de la plaque et le poids de l’appareil augmentent.
Item | Description |
1405-X | Plaque « T-Grid », 12-1/8” long x largeur au choix |
1405-X-FE | Plaque « T-Grid », à plat, 13-7/8” long x largeur au choix |
Veuillez noter que si remplacez X par la largeur requise; par exemple. 1405-2-FE pour plaque large de 2″ avec extrémités plates.
#1405-2-FE
#1405-2-FE
+ #1287 barre de suspension
#1405-6
#1405-6
+ #1287 barre de suspension
Pour obtenir plus d’informations sur ces produits, contactez notre équipe de vente à Sales@TriparInc.com.
Kits de Support Tripar
Boîtes pour plafond isolé noires
Nouveau bulletin de produit – Boîtes pour plafond isolé noires
Nous avons le plaisir de vous présenter une nouvelle gamme de Boîtes pour Plafond Isolé Noires!
Fabriqués en acier, pré-peint noir des deux côtés et ayant une épaisseur minimale de .027po (conformément à la norme UL1598), ils offrent les avantages suivants:
- Haute dissipation de chaleur: Étant noire, la chaleur est absorbée plus facilement.
- Absorption visuelle: L’intérieur de la Boîte pour plafond isolé devient presque invisible – particulièrement important pour les ouvertures de grande taille et/ou à plusieurs lampes.
- Acier pré-peint: Beaucoup plus économique que le post-peinturé.
- Acier pré-peint: Laisse des trous avec du métal nu, assurant ainsi la continuité électrique à travers les fixations métalliques; pour les vis ainsi que les rivets.
- Hauteur intérieure accrue: Utilise le nouveau concept de Boîte pour Plafond Isolé simple fond #168X Séries de Tripar, offrant une hauteur intérieure supplémentaire de ½ ”.
#1681BL-11
#1481BL-11
Celles-ci sont proposées dans les mêmes dimensions que notre gamme en galvanisé actuelle de flux d’air réduit, ainsi que nos boîtes pour plafond isolé ultra-hermétique – avec un calfeutrage noir pour sceller les jointures au lieu du blanc standard. À partir de septembre 2020, la plupart d’entre eux sont également disponibles avec une boîte de jonction 70 plus grande, veuillez cliquer ici pour en savoir plus.
Comme Tripar stockera ce matériel noir à la fois en bobine et en feuille, des formats personnalisés sont également possibles.
1 Nécessite un couvercle de boîte de jonction interne encliquetable 1242-31 et un couvercle de boîte de jonction externe à visser 1242-30.
2 Nécessite un couvercle de boîte de jonction interne encliquetable 1442-31 et un couvercle de boîte de jonction externe à visser 1442-30.
Pour obtenir plus d’informations, veuillez communiquer avec notre équipe de ventes à Sales@TriparInc.com .

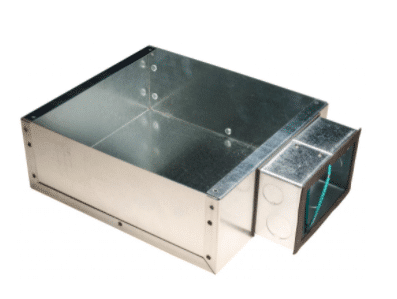

Petite Boîte pour Plafond Isolé – Ultra Courte
Nouveau bulletin de produit – Petite Boîte pour Plafond Isolé – Ultra Courte
Espaces réduits au-dessus du plafond + peu de considération pour les exigences d’espace d’éclairage = besoin accru de boîtiers de circuits intégrés à profil bas.
Pour répondre à cette équation, nous avons le plaisir de vous présenter notre solution de Petite Boîte pour Plafond Isolé Ultra Courte, disponible à la fois en Flux d’Air Réduit1 et en Ultra-Hermétique.

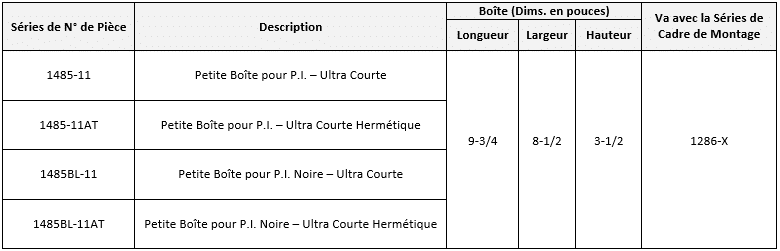

La Boîte pour P.I. à seulement 3-1/2 ”de haut, et mesure 9-3/4” de long x 8-1/2” de large. En utilisant notre boîte de jonction hermétique2 et éprouvée pleine grandeur 1281-92-1, installée dans nos Cadres de Montage de la série 1286, l’empreinte reste la même que celle du Cadre de Montage; 11-3/4 ”long x 8-1/2” large.
Avec la boîte scellé en utilisant les mêmes méthodes éprouvées que tous nos Boîtes pour P.I. de la série Hermétique (joint d’étanchéité sur le Cadre de Montage là où il s’accouple avec la Boîte pour P.I., et avec tous les jointures calfeutrés), on obtient la même performance de débit d’air restreint (<2 pcm).
Comme toutes nos boîtes pour P.I., le couvercle intérieur encliquetable de la boîte de jonction (#1242-31) est disponible avec une variété de patrons de trous pour le montage du pilote et le passage du fil. Le couvercle extérieur (#1242-30) est vissé à l’aide de deux vis auto-taraudeuses #8-32.
La boîte de jonction et le Cadre de Montage sont tous deux en acier galvanisé, mais les composants de la boîte sont disponibles en acier galvanisé ou noir pré-peint. Veuillez notez que la couvercle de la série 1485 est notre article standard n° 1242-30-10.
1 Comforme au Plénum de Chicago.
2 Patrons de trous personnalisés également disponibles.
Pour obtenir plus d’informations sur ce service, contactez notre équipe commerciale à Sales@TriparInc.com .
Cadres de Montage Shutter™
Nouveau bulletin de produit – Cadres de Montage Shutter™
Que faire de la prolifération des dimensions de luminaires nécessitant des Cadres de Montage ayant une large gamme d’ouvertures de trous qui sont autrement identiques ? Développer des Cadres de Montage avec un trou ajustable – C’est exactement ce que Tripar a fait, offrant cela pour les trous ronds et carrés!
Disponible dans les mêmes dimensions que nos séries populaires 1231 et 1286 séries (8-5/8 « x 12-1/2 »), ces trous ronds et carrés offrent:
- Réglage de l’ouverture de 3 ”à 5-1/2”
- Blocage par simple vis
- Graduations gravées
De plus, l’ouverture carrée peut être décalée par rapport à la ligne médiane; particulièrement avantageux si/quand un installateur doit exécuter une série d’installation d’éclairage en ligne droite et rencontre des obstacles; Il suffit d’ajuster le trou carré pour réaligner les installations affectées!
Pour l’Applications sur Boîte pour Plafond Isolé
Les deux Obturateurs sont compatibles avec une gamme de Boîtes pour P.I. : Les séries 1233 Abattable, ainsi que nos séries à double fond 1281 (AT) et 1285 (AT) et les nouvelles Boîtes pour P.I. simple fond des séries 1681 (AT) et 1685 (AT).
Pour maintenir des exigences restreintes de circulation d’air pour les applications ultra-hermétiques, nous offrons deux solutions:
- En standard sur les versions « AT » de l’Obturateur: Les Cadres de Montage sont livrés avec un joint large de ¼ ”placé sur la face extérieure du cadre, qui s’étend au-delà des trous / fentes / lances. Comme il est en contact avec le dessus d’un plafond, ce joint scelle les différents trous de cet espace.
- Une fois que le fabricant OEM a ajusté et verrouillé la taille du trou, appliquer un morceau rectangulaire de feuille aluminium à endos adhésif ou de joint d’étanchéité sur le côté inférieur (plafond) du Cadre de Montage pour couvrir le trou principal et s’étendre au-delà des trous les plus à l’extérieur. L’installateur coupe sans effort le trou principal tout en coupant le trou du panneau de plafond. Ceci empêche également la poussière de pénétrer dans la boîte pour P.I. jusqu’à ce que cela soit effectué!
Arrêtez d’essayer de prévoir les besoins en trous de Cadre de Montage, en particulier pour les nouveaux produits. Selon les conditions du marché, il reste invariablement des Cadres de Montage en surplus contenant certains diamètres de trous et d’autres qui ne peuvent être corrigés que lors de la commande et de la réception des commandes suivantes.
La flexibilité offerte par le Shutter™ réduit le nombre de SKU que vous devez manipuler, augmentant considérablement les chances d’obtenir ce dont vous avez besoin, quand vous en avez besoin!
Pour obtenir plus d’informations sur ce service, contactez notre équipe commerciale à Sales@TriparInc.com .
Breveté. Numéro de brevet américain 11,085,615 B2.
La liste de tous les brevets de Tripar est disponible à TRIPARINC.COM/PAT.
